     GPR da GEOSCANNERS

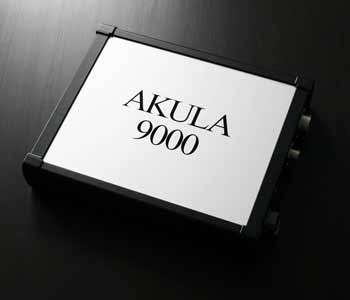

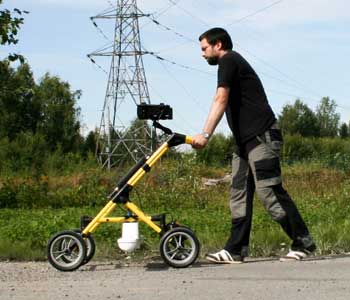

GPR - Unidade de controle / Akula 9000c

O Akula 9000C é uma unidade de GPR moderna e sofisticada. É também a líder mundial em uma grande gama de levantamentos utilizando radar de penetração no solo. Ela oferece o mais alto nível do mercado quanto à customização e aos ajustes, começando por seu projeto robusto até sua interface com o operador, fácil de usar. O grande número de escolhas oferecidas para seus ajustes automáticos permite que operadores iniciantes se tornem mestres dessa complexa tecnologia, em muito pouco tempo.


Aplicações:

  • Localização de ligações subterrâneas em cidades, com qualquer das antenas de arraste da série GCB.

  • Inspeção de concreto com a linha de antenas de micro-ondas da série GCB de antenas de arraste

  • Levantamentos geológicos com antenas de baixa frequência da série Gekko de antenas tipo "horn" e da série MFC de antenas multi-frequência

  • Inspeção de rodovias com antenas corneta da série HA ou das antenas suspensas da série FLB

  • Coleta de dados de paredes de poços com as antenas BA para poços

  • Perícias forenses com antenas apropriadas

  • Pesquisas arqueológicas com qualquer das antenas de arraste da série GCB



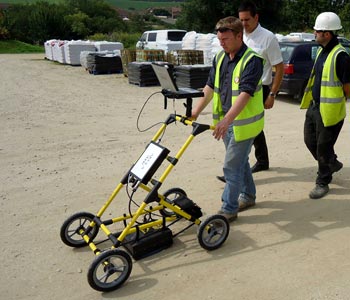

Prospecto GPR: Sistema UExplorer













Opções de Antenas - resumo:

Antena Modelo Centro de Frequência Profundidade de
Penetração*
Resolução/tamanho objetivo**

De arraste blindada

GCB

100 MHz a 2000 MHz

de 0 a 15m

0.5 m a 0.01m

Baixa frequência

GEKKO

40, 60 e 120 MHz

de 10 a 50m

0,8 a 0,4 m

Aérea - sem contato

FLB

250 a 500 MHz

2,5 a 4m

0,2 a 0,1 m

Antena de Poço

BA

120 a 700 Mhz

1 a 1,5m

0,5 a 0,05m

Antena "Horn" (sem contato)

HA

890 e 1900 Mhz

0,5 a 1 m

0,05 a 0,0125m

Antena de Multi Frequência

MFC

20, 25. 33, 50 e 100 Mhz

70 m

> 1 m


*Maximum depth of penetration estimated for RDP=6 and Sigma < 0.1mS
**In average low conductive soils

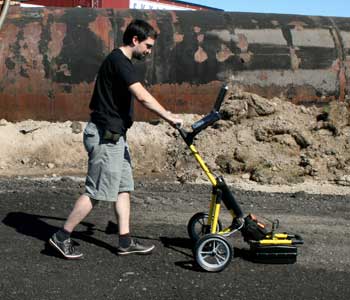

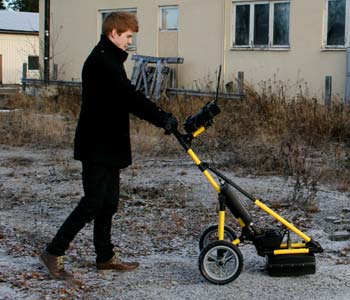

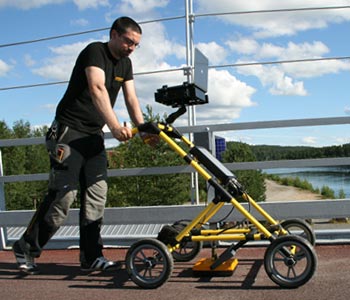

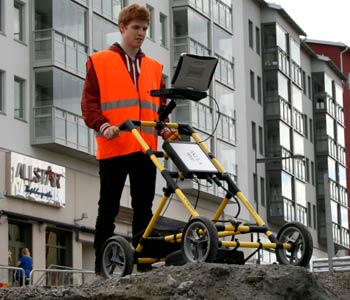

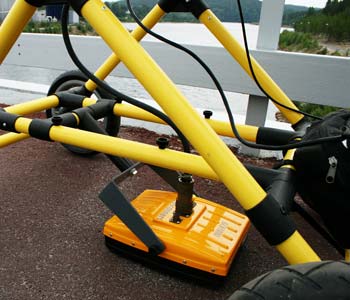

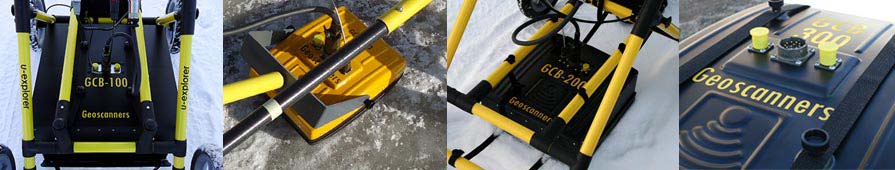

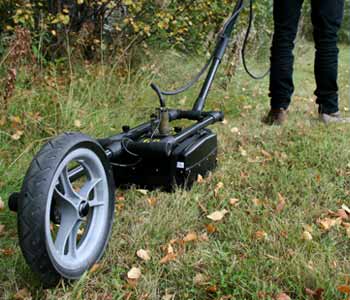

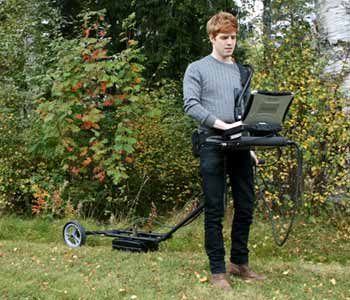

Antenas de arraste blindadas/ Serie GCB

Introdução

As antenas de arraste blindadas para GPR da série GCB oferecem o melhor desempenho do mercado dessa categoria de antenas. As antenas GCB são totalmente blindadas e oferecem excelentes resultados mesmo nos sítios mais poluídos por EM do mundo. Ao implementarmos projetos sofisticados de produto e eletrônica, conseguimos tornar todas as antenas GCB antenas mais leves e compactas, superando outras soluções disponíveis hoje

As antenas GCB são produzidas com várias frequências centrais, o que permite o melhor equilíbrio entre a profundidade desejada e a resolução da antena. A frequência central de qualquer antena GCB pode ser facilmente determinada simplesmente lendo os algoritmos que compõem parte do nome da antena. Os rigorosos testes de controle de qualidade realizados no fim da linha de produção das antenas na Suécia garantem o descarte de todas as antenas fora de especificação, que são rejeitadas e devolvidas para reparo e ajuste. Dessa maneira podemos garantir o desempenho correto do equipamento e o operador pode se concentrar no levantamento.









Aplicações

  • Localização e mapeamento de ligações subterrâneas em cidades
  • Localização e detecção de vazios
  • Localização de danos ambientais
  • Investigações forenses
  • Arqueologia
  • Mapeamento estratigráfico
  • Pesquisa de água
  • Inspeção de concreto
  • Medição de espessura de gelo



Configurações da Antena GCB:

Antena Modelo Frequencia Central
(a 10dB)
Profundidade de Penetração* Resolução/tamanho objetivo** Alcance
"range"
Dimensões
(mm)
Peso
GCB-100 103MHz 15m 0.5m 50-350ns 460x460x255 11.5kg
GCB-200 210MHz 10m 0.25m 30-200ns 360x330x157 3.5kg
GCB-300 307 MHz 8m 0.15m 20-120ns 380x295x160 2.6kg
GCB-400 380MHz 4m 0.125m 15-75ns 320x255x150 1.65kg
GCB-500 480MHz 2.5m 0.1m 10-50ns 320x255x150 1.7kg
GCB-700 675MHz 1.5m 0.07m 7-35ns 320x255x150 1.35kg
GCB-1000 1000MHz 1m 0.05m 5-25ns 248x200x97 1.05kg
GCB-1500 1500MHz 0.75m 0.015m 3-20ns 248x200x97 1.05kg
GCB-2000 2000MHz 0.4m 0.0125m 2-10ns 248x120x97 1.05kg
GCB-2040 210/380MHz 10m
4m
0.25m
0.125m
30-200ns
15-75ns
583x335x222 5.2kg
GCB-2050 210/500MHz 10m
2.5m
0.25m
0.1m
30-200ns
10-50ns
583x335x222 4.8kg
GCB-3070 315/675MHz 8m
1.5m
0.15m
0.07
20-120ns
7-35ns
583x335x222 4.35kg

*Maximum depth of penetration estimated for RDP=6 and Sigma < 0.1mS
**In average low conductive soils

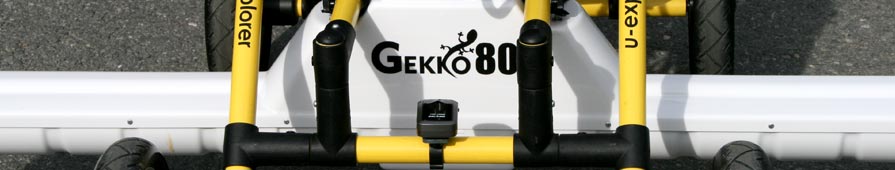

Antenas Suspensas/ Série Gekko

Introdução

As antenas da série Gekko são compactas, leves e emitem uma banda ultra larga de sinais de rádio frequência VHF. A sua razão sinal/ruído foi melhorada e elas oferecem uma resolução maior do que dispositivos similares de outros fabricantes. As antenas Gekko são, portanto, excelentes para uso em levantamentos onde se exige penetração profunda, boa resolução fácil operação do sistema GPR.

Todas as antenas Gekko são entregues prontas para uso e são equipadas com o nosso transceptor TR-501, topo de linha. Há várias opções de conexão que podem ser usadas se você escolhe usar a antena Gekko no modo bi estático. Uma das combinações possíveis é a do uso de um receptor RX-501 com um transmissor VHT-501. É também possível combinar um transceptor TR-501 com um transmissor VHT-501, permitindo que você decida no campo se o levantamento vai ser feito num dos modos mono estático ou bi estático.

Houve um grande investimento de tempo no desenvolvimento do revestimento externo das antenas Gekko antenas para chegar a um produto estável e um grau de robustez ainda não alcançado. As antenas Gekko podem ser facilmente montadas no trailer GST-806 para reboque por carro, no carrinho de 4 rodas SVC-820 ou na mochila ASH-822.









Aplicações

  • Levantamentos geológicos profundos
  • Pesquisas arqueológicas profundas
  • Mapeamento de lençóis freáticos
  • Mapeamento de grandes cavidades, vazios e tuneis.



    Prospecto GEKKO-RTS 1600



Configurações da Antena Gekko

Antenna Name Center Frequency
(at 10dB)
Penetration Depth* Resolution/target size** Range Dimensions(mm) Weight
Gekko-60 64.75MHz 60m >0.85m >256ns 2045x120x222 5kg
  Gekko-60
Bistatic
64.75MHz 60m >0.85m >256ns 2 Gekko-60 antennas 10kg
Gekko-80 80MHz 40m >0.65m >256ns 1375x120x222 3.3kg
  Gekko-80
Bistatic
80MHz 40m >0.65m >256ns 2 Gekko-80 antennas 6.6kg
Gekko-120 120MHz 20m >0,40m >256ns 800x120x222 2.5kg
  Gekko-120
Bistatic
120MHz 20m >0,40m >256ns 2 Gekko-120 antennas 5kg



*Maximum depth of penetration estimated for RDP=6 and Sigma < 0.1mS Depends on configuration and used plugin
**In average low conductive soils

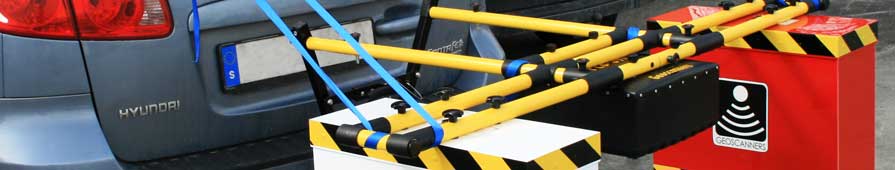

Airborne Antennas / FLB-series

Introdução

As antenas da serie FLB trabalham sem contato com o solo e atingem profundidades que não são atingidas pelas antenas "horn" ou de chifre. As antenas FLB ocupam um espaço relativamente pequeno na interface ar-solo e, por funcionarem na banda de VHF, transmitem com sucesso ao solo uma quantidade substancial de energia.

As antenas FLB foram otimizadas para melhorar a razão das emissões traseiras/dianteiras, facilitando o seu uso em ambientes urbanos. A principal aplicação dessas antenas é em levantamentos geológicos em terreno muito acidentado onde o custo de operar com antenas de arrasto pode se tornar proibitivamente alto. As antenas FLB são também usadas em levantamento de rodovias a alta velocidade, no sistema Rex, onde se necessita de informação sobre as camadas mais profundas.

Aplicações

  • Investigação profunda em rodovias
  • Investigação profunda em ferrovias

  • Medição remota da espessura de neve ou gelo





Configurações da Antena FLB

Antenna Name Center Frequency
(at 10dB)
Penetration Depth* Resolution/target size** Range Dimensions(mm) Weight
FLB-250 250MHz 4m 0.20m 50-100ns 510x510x160 4.5kg
FLB-390 390MHz 3m 0.125m 25-100ns 360x330x157 3.0kg
FLB-500 500MHz 2.5m 0.09m 12-32ns 320x255x150 1,4kg

*Maximum depth of penetration estimated for RDP=6 and Sigma < 0.1mS
**In average low conductive soils

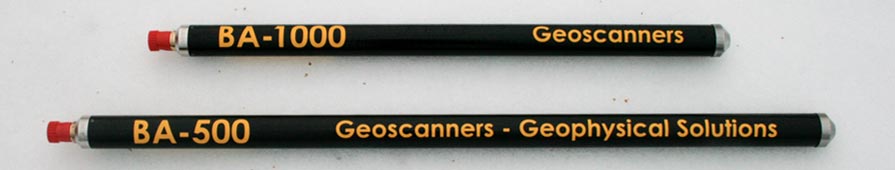

Antena de Poço / Serie BA `"antena borerole"


Introdução

A Geoscanners é um dos poucos fabricantes de equipamento GPR que oferece soluções para o levantamento de poços. Todas as antenas para poços da nossa linha de produtos são muito pequenas (38 mm de diâmetro), o que torna as antenas BA ideais para poços verticais e horizontais de diâmetro relativamente pequeno. Os conectores dessas antenas foram especialmente projetados para garantir a impermeabilidade à água. Essa característica, aliada a um cabo muito resistente, permite que qualquer enrosco possa ser resolvido simplesmente puxando o cabo.

O fato de as antenas BA serem impermeáveis à água permite que elas sejam usadas, além dos levantamentos convencionais de poços, para perfilagem do fundo de rios e lagos. Todas as antenas da série BA são confiáveis e produzem dados de alta qualidade

Aplicações

  • Levantamentos para mineração

  • Levantamentos em pedreiras

  • Levantamentos para calcular a escavação de túneis

  • Levantamentos de segurança em túneis

  • Perfilagem do fundo de rios



















Configurações da Antena BA

Antenna Name Center Frequency
(at 10dB)
Penetration Depth* Resolution/target size** Range Dimensions(mm) Weight
BA-100 119.5MHz 15m 0.5m 50-350ns Ø38x1683 2.1kg
BA-500 485MHz 4m 0.1m 20-150ns Ø38x860 1.45kg
BA-1000 692MHz 1m 0.05m 5-25ns Ø38x660 1.4kg

*Maximum depth of penetration estimated for RDP=6 and Sigma < 0.1mS
**In average low conductive soils

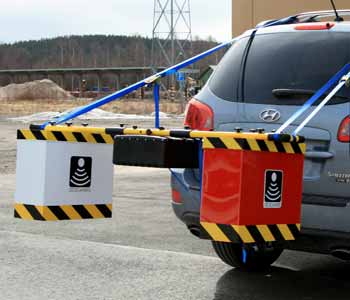

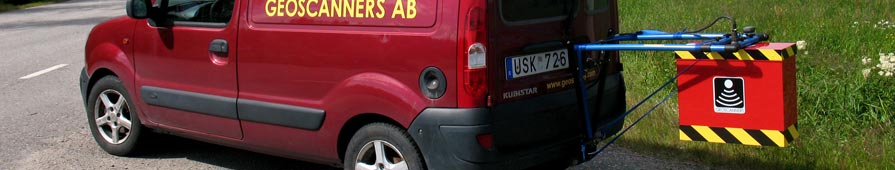

 Antenas Aéreas  / Série HA

Introdução

A série HA de antenas ‘horn’ é a resposta para a demanda dos usuários por antenas que permitam levantamentos GPR em alta velocidade, aquisição rápida de dados e excelente resolução. Aplicando técnicas avançadas de projeto e tecnologia, conseguimos antenas extremamente bem focadas e com pouco ruído na parte superior da banda, o que atende à demanda.

As antenas da série HA podem ser usadas em muitas aplicações, desde a medição da espessura de pavimentos e avaliação das condições de rodovias até os levantamentos de túneis realizados em alta velocidade pelo sistema Rex. As antenas ‘horn’ da série HA já foram usadas também para acompanhar o revestimento primário e secundário de túneis.

Aplicações

  • Levantamentos de rodovias em alta velocidade
  • Levantamentos de ferrovias
  • Levantamentos de revestimento de túneis

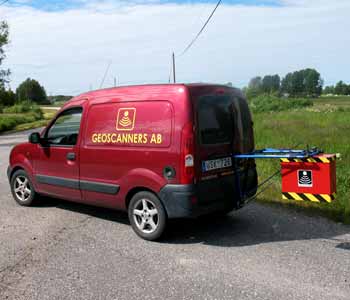

    Prospecto REX System




Configurações da Antena HA

Antenna Name Center Frequency
(at 10 dB)
Penetration Depth* Resolution/target size** Range Dimensions(mm) Weight
HA-1000 890MHz 1m 0.05m 7-30ns 220x520x452 6.5kg
HA-2000 1900MHz 0.5m 0.0125m 5-15ns 213x517x445 6.5kg

*Maximum depth of penetration estimated for RDP=6 and Sigma < 0.1mS
**In average low conductive soils

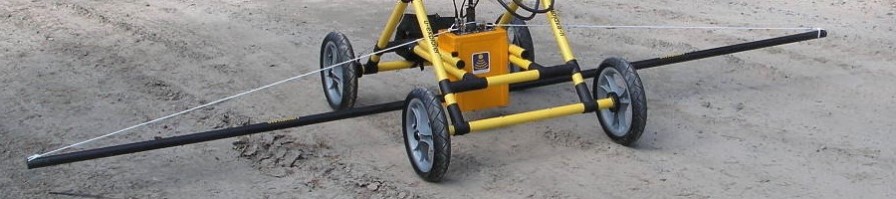

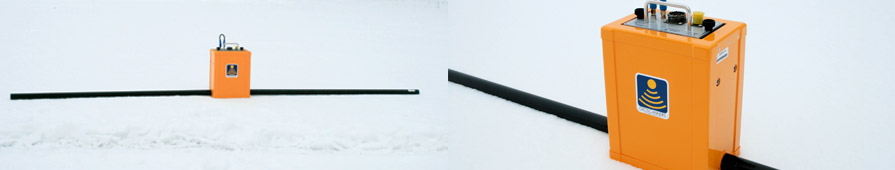

Antenas Multi-Frequência / Série MFC

Introdução

A antena MFC-1250 é uma antena de GPR de frequência mais baixa que permite a troca de seus elementos transdutores. Isso oferece a escolha entre várias frequências centrais. As frequências oferecidas com a MFC-1250 são 20, 25, 33.3, 50 e 100MHz, dependendo do comprimento do elemento transdutor. Essas opções permitem a escolha do melhor ponto de equilíbrio entre a profundidade de penetração e a resolução, de modo a atender os requisitos do levantamento.

A possibilidade de alterar a frequência central de forma fácil e rápida é ideal para aplicações geotécnicas que exigem grande penetração e boa resolução dos dados das camadas. Se o levantamento não exige muita penetração, mas melhor resolução, a MFC-1250 pode atender a essas exigências com um elemento transdutor mais curto. Se. Ao contrário, é necessária a profundidade máxima possível com resolução que permita identificar objetos maiores, a antena atende, com o uso de um elemento mais longo.

Resumindo, essas antenas podem garantir com sucesso e eficiência o atendimento aos levantamentos do tipo.



Aplicações

  • Levantamentos geofísicos e de meio ambiente, de grande profundidade
  • Levantamentos geohídricos
  • Levantamentos em geleiras
  • Controle de segurança de barragens






Configurações da Antena MFC

Antenna Name Center Frequency
(at 10dB)
Penetration Depth* Resolution/target size** Range Dimensions(mm)
Main electronics
Weight of main electronics
MFC-1250 20, 25, 33.3, 50 or 100MHz
(depending on the used antenna elements)
70m >1m 256-radar max 195x135x255 2.25kg
  MFC-1250
Bistatic
20, 25, 33.3, 50 or 100MHz
(depending on the used antenna elements)
70m >1m 256-radar max 2 MFC1250 antennas 4.5kg

*Maximum depth of penetration estimated for RDP=6 and Sigma < 0.1mS
**In average low conductive soils
