SmartSeis
SE Underground Seismic Imaging System |
O
SmartSeis™ SE
pertence a uma nova geração de sismógrafos, baseada na última
tecnologia de computação disponível e foi projetado para facilitar o
mapeamento do subsolo.
O
equipamento pode ser configurado para operar com 12 ou 24 canais.
O
SmartSeis™ pode ser utilizado para um grande número de aplicações,
entre elas: profundidade até à rocha básica, levantamento da
possibilidade de cisalhamento, localização de lençóis freáticos,
investigação do estado de fundações, estudos de desmoronamento de
taludes, localização de dejetos poluidores, localização de falhas geológicas,
estratigrafia, detecção de cascalho, exploração mineral, hidrologia,
delimitação de aterros, mapeamento de camadas carboníferas, determinação
da velocidade de ondas de cisalhamento e análise de ondas superficiais
|
|
![](60smartSeisa.gif) |
O
SmartSeis™ SE é muito fácil de ser usado pois utiliza técnicas avançadas
que permitem a aquisição automática
de dados de alta qualidade. A
capacidade interna de processamento permite a obtenção de respostas
preliminares ainda no campo. O
SmartSeis™ SE é equipado com um circuito que mede, continuamente, o sinal sísmico
e ajusta o ganho do amplificador para o nível ideal. Na
maioria dos casos, basta usar uma marreta como fonte de sinal e somar os
impactos seqüenciais para aumentar a profundidade efetiva de penetração.
O
visor de cristal líquido de 640x480 pixels permite visualizar a chegada dos
primeiros sinais, mesmo sob a luz direta do sol. Os
vários filtros digitais e selecionáveis do SmartSeis atuam em tempo real para
eliminar as interferências produzidas por linhas de transmissão, vento e ondas
superficiais, estendendo, de forma significativa, a profundidade alcançada e a
capacidade refletiva.
A
plotadora embutida no equipamento pode fornecer uma cópia do registro em papel.Os
dados são registrados junto com os parâmetros de aquisição, a geometria da
linha e até a data e a hora da obtenção, para correlação posterior com as
anotações de campo.
SmartSeisTM
SE Exploration Seismograph - Características |
·
Instrumento
compacto, à prova d’água, com visor de cristal líquido visível à
luz do sol, impressora interna e software para análise integrada,
compatível com pc.
·
Seleção
automática de ganho para obtenção, sempre, de dados de ótima
qualidade.
·
Possibilidade
de realçar o sinal, permitindo o uso de fontes fracas, como uma
marreta, em locais onde o nível de ruído é alto.
· O
software contém menus que facilitam a instalação inicial e a operação.
·
No modo
de monitor interno de ruído, é possível ver se a qualidade dos dados
é boa, antes de prosseguir com o levantamento.
·
Filtros
agem automaticamente sobre os dados adquiridos e mostrados no visor,
permitindo reduzir o ruído de fontes indesejáveis.
·
Leve,
de baixo consumo e portátil.
·
12 ou
24 canais
Processamento de dados em tempo real para obtenção de
resultados no campo (veja abaixo)
|
![](sismografo.jpg)
|
Usando
o smartseis, é fácil ver o que está no subsolo:
1.
A chegada dos primeiros sinais pode ser mostrada,
automaticamente, no visor do sismógrafo e o equipamento
permite ainda
mudar a seleção feita pelo computador.
2.
São calculadas curvas de tempo de propagação
do disparo para garantir que a cobertura do subsolo seja
suficiente.
3.
O sismógrafo designa as camadas preliminares,
que podem ser alteradas pelo operador
|
![](Pootrr[1].jpg) |

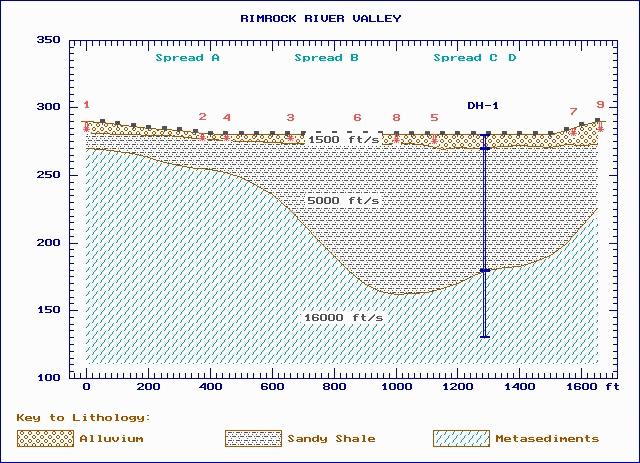

O sismógrafo
gera, automaticamente, uma
seção da velocidade numa versão do SIPT, que é um programa
de interpretação de refração da
Rimrock Geophysics,
bastante conhecido e utilizado. A seção é impressa pela
plotadora térmica de alta resolução
embutida no smartseis. A Geometrics também fornece uma
versão completa do software de interpretação de refração
SIPT, semelhante à usada nos PCs das firmas.
A
versão completa permite visualizações múltiplas, geometrias
especiais e a plotagem a cores das seções.
|
Specifications - SmartSeisTM
SE Exploration Seismograph |
|
Number
of Channels: 12
or 24
|
Energy
Sources: Hammer,
weight drop, or explosives
|
Record
Length:
up to 24,000
samples.
|
Sample
Interval: Selectable
among 31, 62, 125, 250,500 1000 and 2000 microseconds
|
Display:
High
resolution 640x480 LCD, PC compatible. Visible in bright
sunlight.
|
Noise
Monitor: Waterfall
style moving trace, also shows channel continuity and
geophone performance
|
A/D
Conversion:
18-bit
A/D, 32 bit result
|
Pretrigger
Memory:
allows viewing of data before trigger.
|
Gain
Control:
Automatic, set by continuously measuring two stage
instantaneous floating point amplifier. True amplitude
is preserved and can be used for ground motion studies.
|
Data
Display:
Wiggle trace, shaded or variable are, trace clipping,
automatic gain control, fixed gain and post
acquisition filtering included.
|
Plotter:
Built-in four inch (11 cm) wide thermal printer.
|
Interfaces:
RS-232, video, keyboard and printer.
|
Pretrigger
Delay:
Allows
viewing of data before trigger for troubleshooting and
monitoring .0 to 9999 ms in 1 ms increments
|
Data
Storage:
sufficient for several days recording. Includes both
floppy and hard disk storage.
|
Filters
and Noise Reduction Technology:
-
32-bit
stacking:
Reduces contributions from random noise.
-
Memory
Freeze:
Allows selective stacking of weak channels.
-
Low
cut filtering:
Reduces the effects of traffic noise.
-
High
cut filtering:
Removes wind noise. Filters can be run in real-time after
data is collected, making costly repeated shots
unnecessary.
-
Low
Cut: 25, 35, 50, 70, 100, 140, 200, 280,
and 400 Hz
-
High
cut: 250, 500, and 1000 Hz.
-
Power
Line Notch: 50, 60, 150, and 180 Hz.
-
Anti-alias:
Automatic
-
Custom
Filter Frequencies Available
|
In-field
Processing:
-
Automatic
first arrival picking with manual override.
-
On-screen
travel time plots.
-
Automatic
layer assignment with manual override.
-
Automatic
calculation of depths below shots and geophones.
Program ray traces the data and indicates where data
quality might be poor. Prints table of all data,
depth calculations and a quality control plot
showing questionable data. Report ready cross
section with rock velocities printed last. Analysis
and interpretation software from Rimrock Geophysics.
|
Environmental:
Operates from -5C to 40C, boots from 5C to 40C.
|
Mating
Connectors:
NK-27-21C, 12 channels per connector.
|
|
|
|
|
